全自动封膜仪说明书

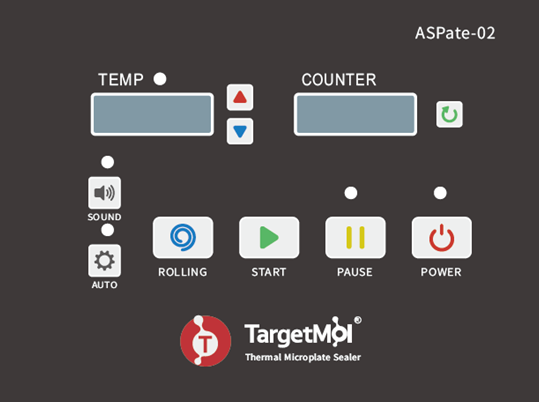

一.面板按键及操作功能介绍

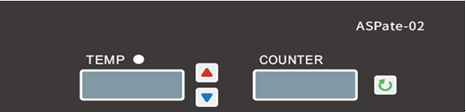

1.显示功能介绍：
1.1、温度器:最高250℃
易撕:140℃-160℃;PP膜:160℃-180℃按“上“下”三角键,可以设置需要的温度
1.2、计数器:范围09999,长按清除,单击隐藏当前显示数字,如果在设置里设置该参数为OFF，长按5s可以清零。
本机为手动放置板子，计数器功能无效。

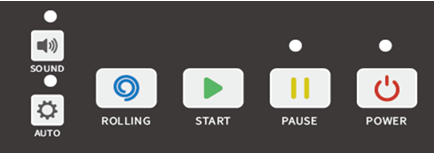

2.按链功能介绍:
2.1在待机状态下,按“电源”,完成开机
开机后,自动灯亮,代表当前状态为自动功能,放板即可完成封板。
按“自动”后,指示灯灭,表示当前状态为手动功能,放板后,按“启动”键,完
成一个封板流程。
封板过程中,按“暂停”或者触碰安全门,停止当前动作。要继续封板,请按“启动”。要终止当前状态退出托盘,请按“卷膜”取消。
在待机状态下,按“卷膜”,可以点动卷膜旋转,松开后卷膜停止,用来调整卷膜状态。
在待机状态下,长按“暂停”5s,可以进入洗刀功能,洗刀前,请将托盘槽内塞满纸巾并热水注入,然后完成洗刀操作。
按下“自动”键,指示灯闪烁表示二次封膜补漏,放板后,按“启动”完成后,自动切换回先前状态。
2.2在开机状态下,长按“声音”键,听到滴一声进入设置态,参数设置方法如下：
左显示“P001”为温度设置,右侧显示,上下设置所需要的温度。
再按“声音”键后,左显示“P002”,为设置计数锁定功能,右显示“ON”或者“OFF”
按向上键,表示“ON”锁定,开机态下,长“清”不能清零:按向下键表示OFF”-不锁定,开机状态下,长按能清零。
再按“声音”键后,左显示“P003”表示封膜时间,右侧显示数字,设置封膜时间,默认1.2s,可以按上下健调整,调整范围为0-5s。
再按“声音”键后,左显示“P004”,右侧显示数字,设置进板时间,退默认1.2s可以按上下键调整,调整范围为0-3s。
再按“声音键后,左显示“P005”,右侧显示000,设置卷膜时间,退默认0s,表示卷膜由电子眼控制启动,如果电子眼损坏,可以按上下键调整电子眼卷动时间,根据经验自行调整。最后,按“卷膜”,退出设置模式。
二.机器的使用方法
1.膜的安装
购买新机器时，技术人员将上门或者视频指导膜的安装。
安装膜时，首先插上电源，打开侧面的开机键，按面板正面的启动键，将放置板子的槽出仓，然后再拔掉电源线。这时机器断电，并保持出仓状态。卸下机器顶部黑色的膜挡板（磁铁吸附的，轻拉旋钮即可取下），和两侧的模挡板（是卡上去的，黑色按钮向下按即可取下）。然后将机器仰面倒下，暴露出底部的机械结构，以便于塑料膜从底部穿过。

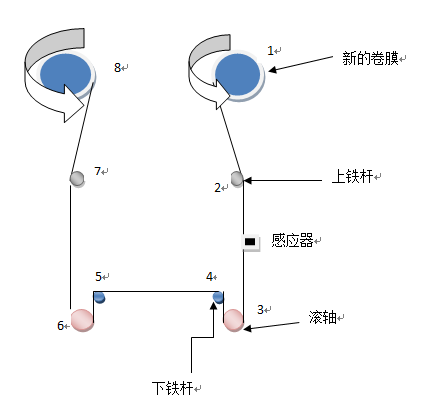

如图，新的膜装入1位置，用圆挡板和卡簧卡紧；然后膜依次按图示穿过2，3，4，5，6，7，最后将膜用胶带固定到位置8的卷轴上（带齿轮的为8号卷轴）。同时将膜的一边穿过右侧的（机器左侧，人面对机器时是人的右侧）感应器U型卡口。接通电源，按Rolling卷膜键，卷轴转动进行卷膜，当膜边上的方形黑点通过感应器时，感应器红灯亮起，说明膜安装正常。
注意：1.左右卷轴上都有2个胶皮环，是用来卡膜的。左侧皮环功能主要是将膜绷紧撑平，右侧主要功能是定位（指人面对机器时候人的左右）。安装具体位置具体如图：

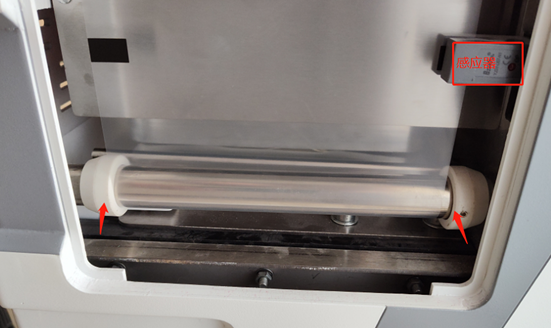

左侧皮环位置：

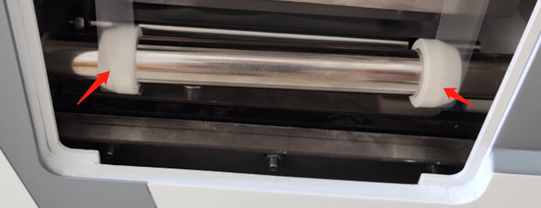

右侧皮环位置：
2.适配器的使用
本机配有4块可拼叠的适配器，使用0-4块适配器，可兼容市场上99%的板子（板子长度和宽度都是一致的，只有高度不同）。一般2ml的96孔深孔板，不使用适配器；1ml的96孔板，使用2块适配器；0.2ml PCR板，使用3块适配器；0.2ml圆孔板和100ul 384孔方孔板使用4块适配器。其他未举例的板子，根据板子高度选择0-4块适配器，总体原则是 板子放入封板藏仓后，板子顶面与封板仓顶面大致处于同一水平面。
3.封板操作
开机后，等待大约5min，机器升温到设定温度（140-180℃之间，按膜不同和封装牢固程度可设置）。达到设定温度后，将板子放入封板仓（根据板子高度提前放置好适配器），板子一定要放平；且适配器上有板子定位的孔和槽，有助于板子放平和定位。
注意：板子本身需无表面不平，无畸形，无外沿高于中间等质量问题，否则无法将各个孔都封膜牢固。
三．全自动封膜机故障及调整方法
1.屏显故障码
1.1右侧显示报警“E-1”,是上部限位开关问题。
解决方法:
检查开关线路是否接触不良或断了。若是接触不良或断了,重新接线。
检查插在主板上的端子是否松动。若是松动重新插一下。
检查开关是否坏了。若是坏了重新换开关。
检查模滑板是否滑出。若是没有滑出,把插在主板上的电机接线重新插一下.
如果以上都很好,重新换电机或主板。
1.2.右侧显示屏报警“E-2”,是下部限位开关问题。
解决方法:
检查开关线路是否接触不良或断了。若是接触不良或断了,重新接线。
检查插在主板上的端子是否松动,若是松动重新插一下。
检查开关是否坏了,若是坏了,重新换开关。
检查下模滑板是否滑进,若是没有滑进,把插在主板上的电机接线重新插一下。
如果以上都很好,重新换电机或主板。
1.3 右侧显示屏报警“E-3”,是后限位开关问题。
解决方法:
检查开关线路是否接触不良或断了,若是接触不良或断了,重新接线。
检查插在主板上的端子是否松动,若是松动重新插一下。
检查开关是否坏了,若是坏了,重新换开关。
检查电机是否不上升,若是没有上升,把插在主板上的电机接线重新插一下。
如果以上都很好,重新换电机或主板。
1.4右侧显示屏报警“E-4”,是前限位开关问题。
解决方法:
检查开关线路是否接触不良或断了,若是接触不良或断了,重新接线。
检查插在主板上的端子是否松动,若是松动重新播一下。
检查开关是否坏了,若是坏了,重新换开关。
检查电机是否不下压,若是没有下压,把插在主板上的电机接线重新插一下。
如果以上都很好,重新换电机或主板。
1.5右侧显示屏报警“E-51”
解决方法:
用棉球把电眼发白光的地方擦擦。
顺时针微微的调整电眼绿灯边蓝色塑料罗丝,至红灯灭了。
1.6 右侧显示屏报警“E-52”。
解决方法:
请把封膜膜放入U槽内。
逆时针微微的调整电眼绿灯边蓝色塑料罗丝,直至封膜膜上的黑色标点经过电眼时,红灯绿灯同时亮。
卷膜桶不转电机转,重新按装卷膜桶。
1.7右侧显示屏报警“E-10”,热电偶与主板连接处螺丝松了，加热板温度过高或主板故障。
解决方法:
关机等温度降下来在开机。
检查接在主板上的探头线是否松动或断了。如果是,请重新接线若是没有松动或断了,就重新换探头。
如果以上都很好,主板问题，重新换主板。
2.封膜出现问题
2.1膜封的褶皱不平
解决方法:
调整左侧滚轴上两个胶圈的位置（用力左右滑动），使胶圈与切剩下的膜边位置一致，走膜时能够把膜撑平。
2.2卷膜不停的转,就是不封膜,等一会下模滑出,报警E52
解决办法:
封膜膜放入电眼U槽里。看走膜时膜上黑点通过感应器电眼，红灯是否亮起。
把电眼绿灯边的蓝色塑料罗丝向左方向调一点。原因是封膜膜上的黑色标点颜色太浅。
注意:封膜膜上的黑色标点,在电眼U槽中,要红灯绿灯同时亮。封膜膜透明的部位,在电眼U槽中,红灯不能亮。
2.3板子中间有些孔封不牢固，漏液等
解决办法:
检查适配器是否放平了，确保板子和适配器都放平。
板子质量差，本身不平，需要更换质量好的板子。
若是封十个板子,其中还有一个封膜不好,请把温度再调高两度。注意:调温度加或减时,最好两度一调。
2.4板子边缘封不牢固，边缘膜翘起
原因是切膜不完全，加热模块抬起时把膜边缘带起来了。
解决办法:
检查板子是否放平了，适配器高度是否合适。调整适配器的数量，将板子放平。
2.5板子出仓时会卡住
原因也是切膜不完全，加热模块抬起时把板子带离了原位置，板子翘起后一端高过了舱门，才会卡住。
解决办法:
检查适配器和板子有没有放平，调整适配器数量。卡板时往往会把膜卡断，需要重新安装膜。
